Éléments dynamiques
La reprise et la dérivation des charges dynamique nécessite des supports spécialement conçus à cet effet. Le groupe de produits 3 offre une gamme complète de produits qui couvre tous les domaines d’utilisation en proposant un élément idéal pour chaque situation.

Domaine d’application

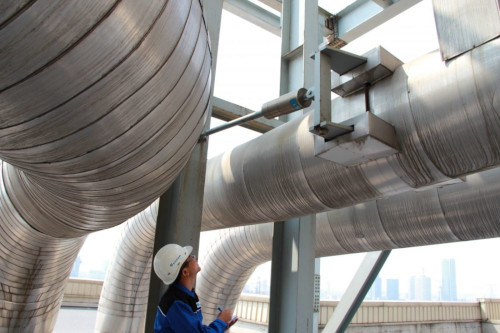

L’utilisation de dispositifs autobloquants est à privilégier pour les parties de l’installation soumises à des températures élevées. En cas de sollicitation dynamique, les dispositifs autobloquants forment immédiatement une liaison fixe et rigide entre l’élément à protéger et la structure environnante. L’énergie résultant des déplacements par à-coups peut ainsi être absorbée et redirigée sans dégâts. Grâce au mode de fonctionnement spécial des dispositifs autobloquants, les déplacements thermiques pendant le fonctionnement normal ne présentent aucune résistance significative.

Principe de fonctionnement

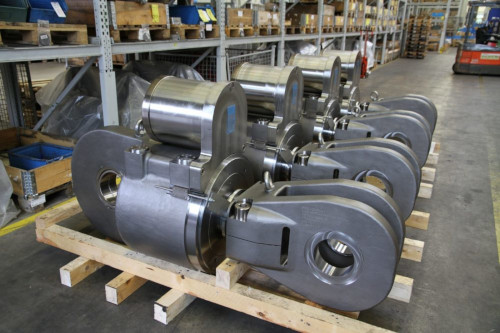

Le fonctionnement de nos dispositifs autobloquants hydrauliques type 30 est réglé par une soupape de commande principale axée sur le piston hydraulique. Lorsque le piston se déplace lentement, la soupape est maintenue ouverte par la force du ressort et le liquide hydraulique peut s’écouler sans encombre d’une chambre du cylindre à l’autre. Lorsque le piston se déplace rapidement au-dessus d’une certaine limite de vitesse, la pression dynamique qui se crée au niveau de la tête de la soupape provoque une fermeture de la soupape. Le flux hydraulique est interrompu et le déplacement est bloqué.
Le mode de fonctionnement de nos dispositifs autobloquants hydrauliques de type 31 repose sur le même principe que celui du type 30. Les proportions particulières exigent néanmoins une autre disposition du réservoir de compensation pour des raisons structurelles, entraînant en même temps une autre disposition de la soupape.

Nos avantages
Le fonctionnement et la durée de vie de nos dispositifs autobloquants présentent les caractéristiques de qualité suivantes :
• Matériaux inoxydables
• Joints résistants aux frottements et aux rayonnements
• Guidages spéciaux résistant aux vibrations
• Système hydraulique sous pression pour une étanchéité optimale
• Fonctionnement dynamique
• Testés et homologués pour 23 ans d’utilisation sans maintenance
• Durée de vie de 60 ans
• Vérifié par des essais d’homologation selon les normes du KTA (comité de sécurité nucléaire) 3205.3 et ASME-NCA3800

Supportages de tuyauterie et services
Une gamme complète de plusieurs dizaines de milliers de composants couvre toutes les situations de support, les charges de service, les températures et les plages de course auxquelles sont habituellement soumis les systèmes de tuyauterie dans la construction d’installations industrielles. Notre système modulaire constitue pour cela une base idéale. Tous les éléments peuvent être raccordés au sein de leur groupe de charge.
